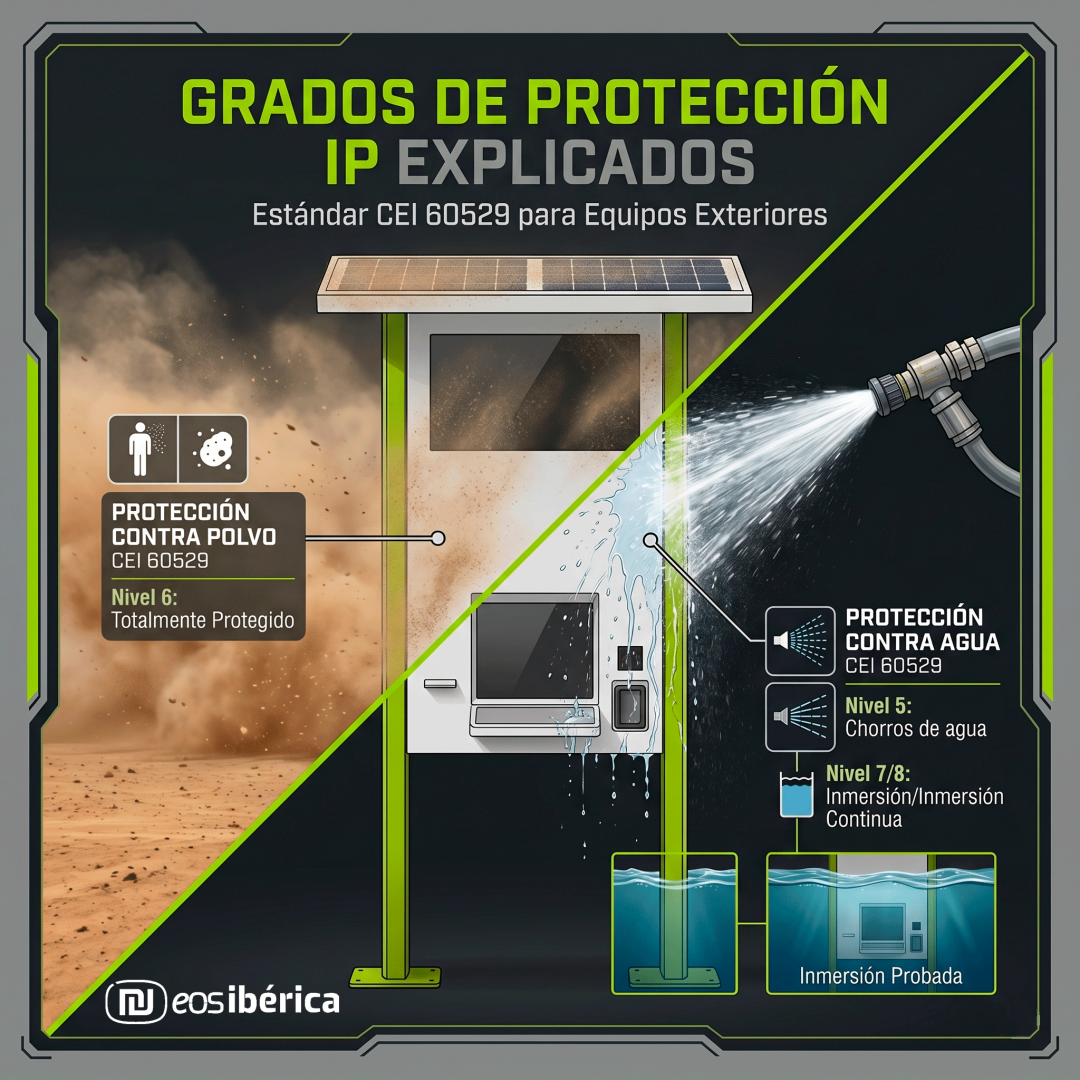

El grado de protección IP hace referencia a la norma internacional CEI 60529 Degrees of Protection. Elaborada por la Comisión Electrotécnica Internacional (CEI), más conocida por sus siglas en inglés: IEC (International Electrotechnical Commission). Una organización de normalización en los campos eléctrico, electrónico y tecnologías relacionadas.
Este estándar ha sido desarrollado para calificar de una manera alfa-numérica a equipamientos. En función del nivel de protección que sus materiales contenedores le proporcionan contra la entrada de materiales extraños. Mide así la protección frente a la intrusión de objetos sólidos, polvo, contactos accidentales o agua. Grupo EOS Ibérica se rige por este índice de protección al diseñar y fabricar sus productos. Especialmente los utilizados en espacios exteriores, cumpliendo así con sus elevados estándares de calidad y con los requisitos del cliente. Cada vez más demanda equipamientos resistentes y duraderos sean cuales sean las características del entorno en el que se ubican.
¿En qué consiste el código IP?
El objetivo del código IP es identificar de manera rápida y fácil el grado de protección de un equipamiento. Mediante la asignación de diferentes códigos numéricos. Las letras IP identifican al estándar (del inglés: Ingress Protection). Estas van seguidas de dos símbolos (un dígito y/o letra). El primero se refiere al nivel de protección frente al ingreso de objetos sólidos. El segundo hace referencia al nivel de protección contra el agua.
Dos ejemplos representativos: IP65 e IP67
Así, a modo de ejemplo y tomando como referencia dos códigos IP habituales para EOS Ibérica. Un grado de protección IP65 indica que la máquina está totalmente protegida contra el polvo y frente al lanzamiento de agua desde todas las direcciones. Un grado de protección IP67 significaría protección total frente al polvo y contra los efectos dañinos de la inmersión.
Cuadro para la interpretación de los códigos IP dada la norma CEI o IEC 60529
N1 | PROTECCIÓN CONTRA CUERPOS EXTRAÑOS | N2 | PROTECCIÓN CONTRA ENTRADAS DE AGUA |
0 | Sin protección | 0 | Sin Protección |
1 | Protección contra cuerpos sólidos superiores a 50mm | 1 | Protegido contra la caída vertical de gotas de agua. (goteo) |
2 | Protección contra cuerpos sólidos superiores a 12mm | 2 | Protección contra la caída de gotas de agua hasta 15º de la vertical |
3 | Protección contra cuerpos sólidos superiores a 2,5mm | 3 | Protegido contra la caída de lluvia hasta 60º de la vertical |
4 | Protección contra cuerpos sólidos superiores a 1mm | 4 | Protegido contra las proyecciones de agua en todas las direcciones |
5 | Protección contra el polvo (ningún depósito en cantidad perjudicial para el equipo) | 5 | Protegido contra el lanzamiento de agua desde todas las direcciones |
6 | Totalmente protegido contra el polvo | 6 | Protegido contra el lanzamiento de agua, sumado a los golpes de mar |
7 | Protegido contra los efectos dañinos de la inmersión | ||
8 | Protegido contra los efectos de la inmersión prolongada bajo presión |
Cómo interpretar la Certificación IP de acuerdo a la norma CEI 60529
El primer dígito N1 según el estándar IEC 60529 establece que, para su certificación, el equipo debe cumplir con alguna de las siguientes condiciones:
| NIVEL | TAMAÑO DEL OBJETO ENTRANTE | EFECTIVIDAD CONTRA… |
| 0 | – | Sin protección |
| 1 | < 50 mm | El elemento que debe utilizarse para la prueba (esfera de 50 mm de diámetro) no debe llegar a entrar por completo. |
| 2 | < 12.5 mm | El elemento que debe utilizarse para la prueba (esfera de 12,5 mm de diámetro) no debe llegar a entrar por completo. |
| 3 | < 2.5 mm | El elemento que debe utilizarse para la prueba (esfera de 2,5 mm de diámetro) no debe entrar en lo más mínimo. |
| 4 | < 1 mm | El elemento que debe utilizarse para la prueba (esfera de 1 mm de diámetro) no debe entrar en lo más mínimo. |
| 5 | Protección contra polvo | La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento. |
| 6 | Protección fuerte contra polvo | El polvo no debe entrar bajo ninguna circunstancia. |
El segundo dígito N2 según el estándar IEC 60529 establece que, para su certificación, el equipo debe cumplir con alguna de las siguientes condiciones:
| NIVEL | PROTECCIÓN FRENTE A.. | MÉTODO DE PRUEBA | RESULTADOS |
| 0 | Sin protección | Ninguno | El agua entrará en el equipamiento en poco tiempo. |
| 1 | Goteo de agua | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua cuando se la deja caer desde 200 mm de altura respecto al equipo, durante 10 minutos (a razón de 3-5 mm³ por minuto). |
| 2 | Goteo de agua | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua cuando se la deja caer durante 10 minutos (a razón de 3-5 mm³ por minuto). Dicha prueba se realizará cuatro veces, una por cada giro de 15° tanto en sentido vertical como horizontal, partiendo cada vez de la posición normal de trabajo. |
| 3 | Agua nebulizada (spray) | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical, a un promedio de 11 litros por minuto y a una presión de 80-100 kN/m², durante un tiempo no inferior a 5 minutos. |
| 4 | Chorros de agua | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no inferior a 5 minutos. |
| 5 | Chorros de agua | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30 kN/m² durante un tiempo que no menor a 3 minutos y a una distancia no menor de 3 metros. |
| 6 | Chorros de agua muy potentes | Colocación de equipamiento en lugar de trabajo habitual | No debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100 kN/m² durante no menos de 3 minutos y a una distancia que no inferior a 3 metros. |
| 7 | Inmersión completa en agua | El objeto debe soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos. | No debe entrar agua |
| 8 | Inmersión completa y continua en agua | El equipamiento eléctrico / electrónico debe soportar (sin filtración alguna) la inmersión completa y continua a la profundidad y durante el tiempo que especifique el fabricante del producto con el acuerdo del cliente, pero siempre que resulten condiciones más severas que las especificadas para el valor 7 | No debe entrar agua |
Así, siguiendo con el ejemplo expuesto, en los equipos de EOS Ibérica certificados con IP68 tienen una protección fuerte frente al polvo, ya que este no entra bajo ninguna circunstancia y soportan una inmersión completa y continua en agua en condiciones severas.
e1000
eAutopago Cash

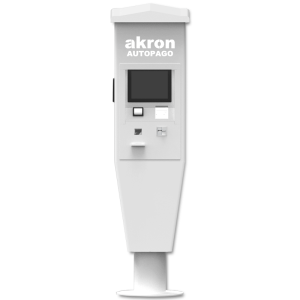

eAutopago Poste

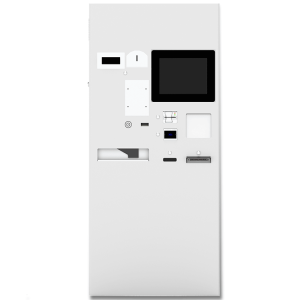

ePista
